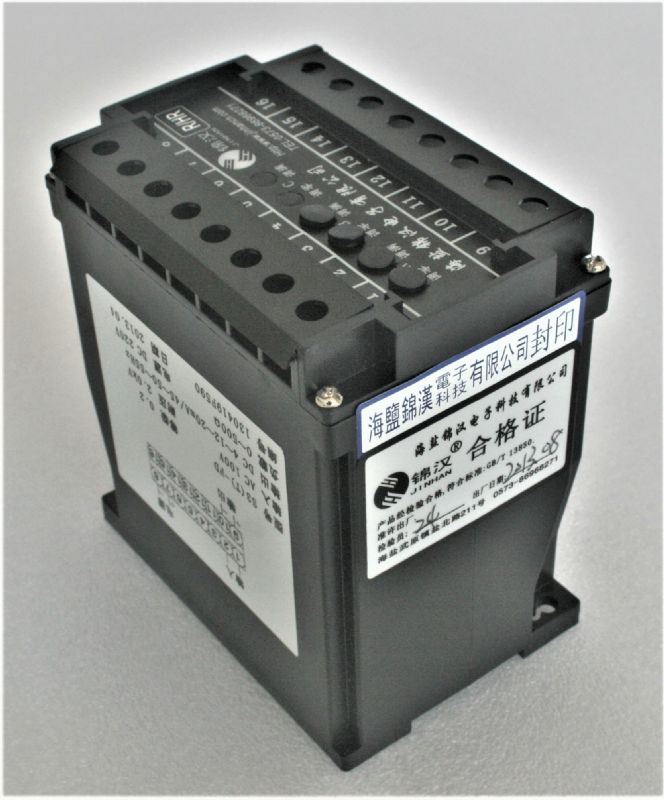

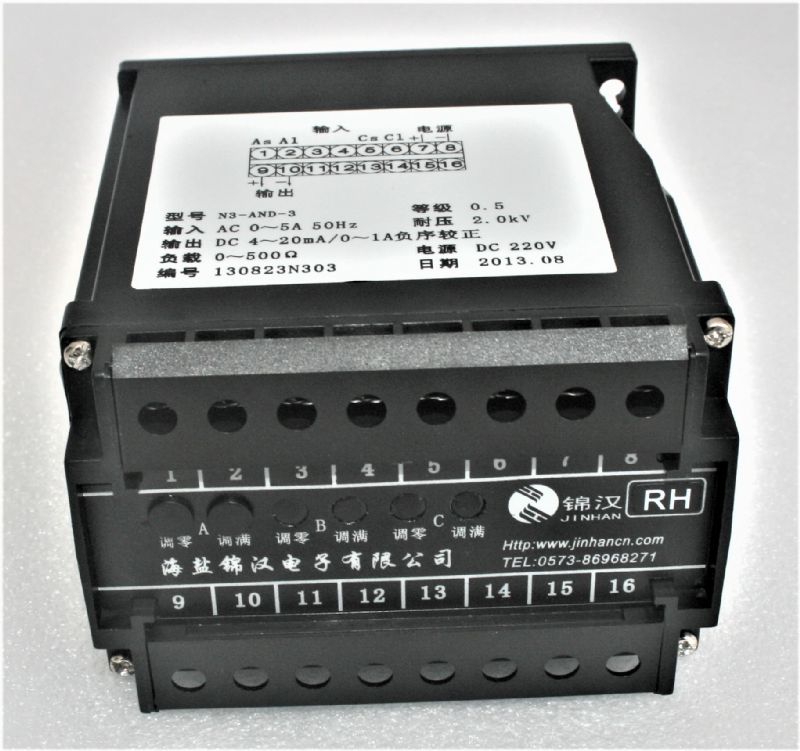

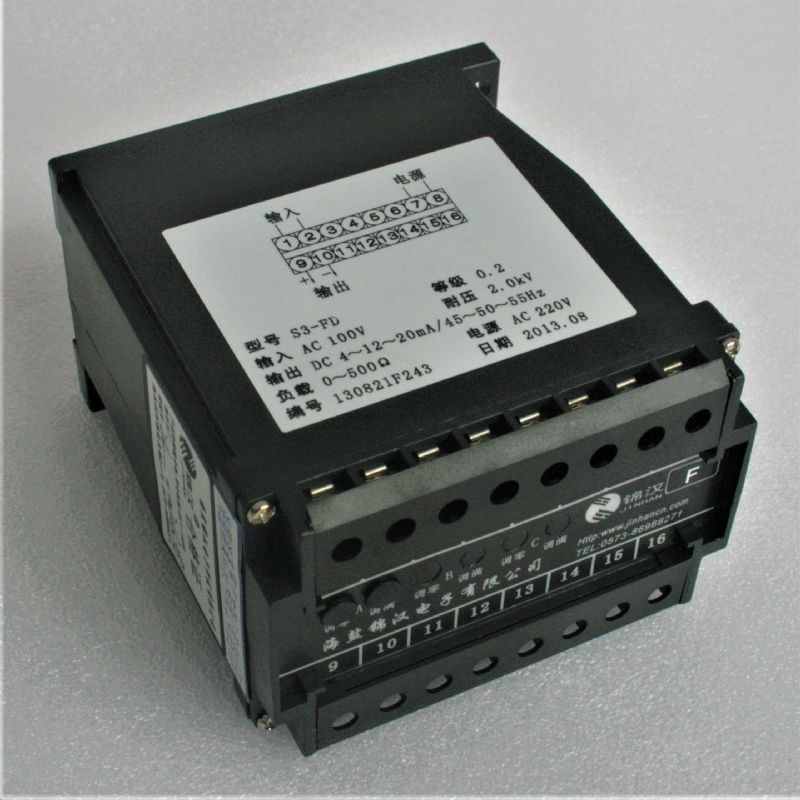

S3-RHD 型無功電能變送器
產品簡介
特點 該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能?？蓽y量逆無功電能的能力.具有長距離傳送能力（4~20mA，500Ω），固定方式，符合DIN46277，可按裝于35mm之鋁軌上。 主要型號： S3-RHD-3 ：三相三線無功電能變送器，精度等級：0.2%RO S3-RHD-3A：三相四線無功電能變送器，精度等級：0.2%RO N3-RHD-3 ：三相三線無功電能變送器,精度等級：0.5%RO? N3-RHD-3A：三相四線無功電能變送器,精度等級：0.5%RO?
相關產品
1.產品概述：
S3、N3-RHD型無功電能變送器是一種通過分別采集系統的電壓、電流信號，并經過高精度時分割乘法器運算，測量系統的無功電能，它將系統的無功電能轉換成高線性比例脈沖量的輸出，其中：輸出方式可為電壓脈沖式、無電壓純接點（光耦隔離）輸出或繼電器接點輸出；且變送器電能常數（每千瓦時脈沖數）可有多種選擇，便于數據采集，同時能反映系統的負載（感性或容性）的狀況。該系列儀器可長期連續運行，適用于非電能量計費系統中作為自動化監測用的無功電能量的測量。無功電能采用跨相法測量：適用于頻率為50Hz或60Hz三相三線對稱平衡系統的測量；無功電能采用移相法測量：適用于頻率為50Hz或60Hz的單相、三相三線平衡或不平衡系統、三相四線系統的測量,它獨特的移相電路可保證輸入信號在40Hz-60Hz范圍內，不因信號頻率變化而產生附加誤差，且S3（T）、N3系列無功電能測量精度相對誤差分別小于等于0.2%、0.5%。
2、接線圖：

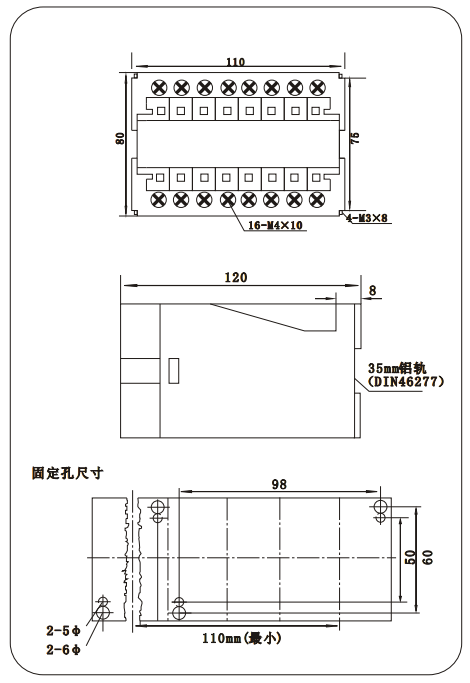

3.外形尺寸圖：
1.產品型號：
S3-RHD-1 ：單相無功電能變送器，精度等級：0.2%RO
S3-RHD-3 ：三相三線無功電能變送器，精度等級：0.2%RO
S3-RHD-3A：三相四線無功電能變送器，精度等級：0.2%RO
N3-RHD-1 ：?jiǎn)蜗酂o(wú)功電能變送器，精度等級：0.5%RO
N3-RHD-3 ：三相三線無功電能變送器,精度等級：0.5%RO
N3-RHD-3A：三相四線無功電能變送器,精度等級：0.5%RO

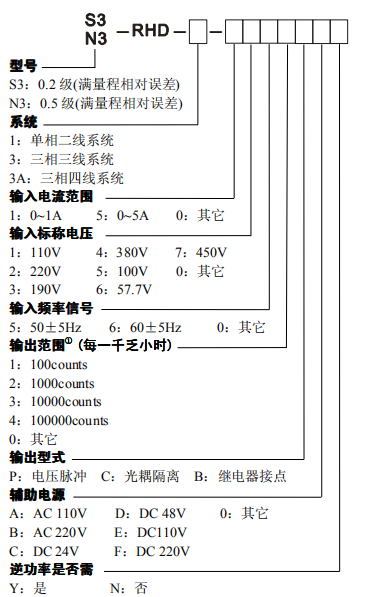

2.選型指定事項：
3.型號及參數填寫示例：
（1） S3-RHD-3-5553CBY
0.2級三相三線無功電能變送器（跨相法）
輸入標稱電流：5A；輸入標稱電壓：100V；
標稱輸入功率⑤：866Var；
輸入信號頻率：50±5Hz；
輸出范圍(電能常數)：10000個脈沖/kVarh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
需要測量逆向電能（容性負載）
（2） N3-RHD-3T-5552CBY
0.5級三相三線無功電能變送器
輸入標稱電流：5A；輸入標稱電壓：100V；
標稱輸入功率⑤：866Var；
輸入信號頻率：50±5Hz；
輸出范圍(電能常數)：1000個脈沖/kVarh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
需要測量逆向電能（容性負載）。
注：
①系統：有T標注，用移相法測量；無T標注用跨相法測量。
②無功電能變送器輸出范圍（脈沖數）均按1kVarh標定。對于無功電能測量，當輸出負向時，表示系統的容性阻抗最大；當輸出正向值時，表示系統的感性阻抗最大。
③系統選擇合適的輸出型式見有功電能注釋?zhuān)孩陧棥?/span>
④測量系統的正向與負向的電能時，電能信號是分別輸出的。
⑤對系統功率的標定見前有功功率注釋?zhuān)孩陧棥?/span>
⑥若用戶需要其他特殊標定，請在合同中注明參數值。
